据外媒报道，德国弗劳恩霍夫IAF展示一款金刚石量子传感器：激光探测微弱磁场，光学对比度100%，灵敏度和量程的平衡因子比现有技术最多提升590倍。媒体联想到“意念控制外骨骼”。先拆技术。
它测的是脑磁
配资排行平台地磁约50微特斯拉。心脏磁场几十到一百皮特斯拉，是地磁百万分之一。大脑神经电活动100飞特斯拉到1皮特斯拉，是地磁十亿分之一。脑磁图必须在磁屏蔽室做，多层坡莫合金，造价千万元级。主流SQUID要液氦冷到4.2K，一套全身MEG上亿元。病人扣几十公斤头盔，动一下就有伪影。OPM把温度门槛降到室温，探头可贴头皮。金刚石NV是第三条路。
NV色心怎么工作
金刚石晶格里，一个碳原子被氮替换，旁边空一个格位，就是氮-空位色心。空位带负电，捕获电子形成自旋三重态。基态ms=0和ms=±1隔2.87GHz。532纳米绿光泵浦，回落发637纳米红光。荧光强弱取决于自旋在哪一档。外磁场让ms=±1发生塞曼劈裂，劈裂正比于磁场。微波扫2.87GHz附近，荧光曲线凹一个坑。坑的位置读磁场，坑的深度读信噪比。这就是ODMR。
对比度这道坎
普通荧光ODMR的对比度，是有信号和无信号的荧光差除以总强度。实验室NV集合体通常只有1%到5%。95%以上光子是背景，不带磁信息。对比度低，灵敏度差，量程也窄。弱信号埋背景里，强信号让谱线展宽、坑变浅。灵敏度和量程是跷跷板。 德国走激光阈值磁强计：把NV金刚石放进激光谐振腔，让NV色心当增益介质，泵浦到激光阈值附近。磁场改变自旋布居，改变增益，把系统推过或推回阈值。阈值下无激光，阈值上有激光。从“零”到“有”，对比度可逼近极限。阈值附近的非线性放大，把微小磁场变化变成陡峭输出。590倍指这个平衡因子，不是灵敏度或量程单项提升590倍。

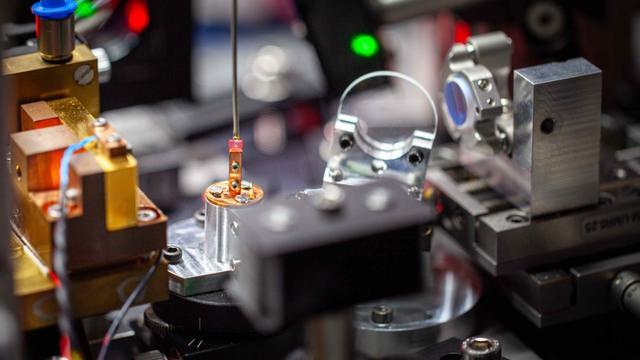

▲ 金刚石激光系统以100%的光学对比度检测磁场变化。Fraunhofer IAF
外骨骼还远
从测到脑磁到读懂意图，还有三关。信噪比：alpha节律约1皮特斯拉，诱发电位低到几十飞特斯拉，还得在普通房间抗地铁、电梯、手机、心跳干扰。源定位：头皮磁场是几十平方厘米内成千上万神经元活动的叠加，反推“想动右手”是病态逆问题。实时性：外骨骼控制要百毫秒级，脑磁解码还在百毫秒到秒级。短期落点更可能是脑磁图设备临床化、便携化：癫痫灶定位、脑肿瘤术前功能区标定、新生儿脑发育监测。把千万级固定装置变成诊室设备，价值已经很大。
中国站在哪
材料层：量子级金刚石要氮杂质低到ppb，碳同位素纯化到99.9%以上¹²C，否则¹³C核自旋拖垮相干时间。中国是培育钻石主力，河南产能占世界一半以上，但那是珠宝级和工业级。量子级大尺寸、高纯、同位素可控单晶长期靠进口。宁波材料所、哈工大、郑大在做CVD单晶杂质与缺陷控制，国内已有相干时间进毫秒量级的样品。有差距，不是代差。 器件系统层：中科大杜江峰、石发展团队做了二十年，从单自旋相干调控到工程样机。国仪量子已把金刚石NV磁强计、量子钻石原子力显微镜做成商品。这是中国量子传感少见的“论文到货架”闭环。 应用层：脑磁国内以OPM为主。北航房建成团队做到心磁、脑磁；未磁科技心磁图仪拿到注册证；上海微系统所做多通道阵列。金刚石NV脑磁还在实验室到样机过渡。脑机接口靠前：清华无线微创NEO在宣武医院完成临床试验，脑虎、阶梯医疗推进侵入式，2025年医保局给脑机接口单独立收费。外骨骼侧，程天、大艾、傅利叶产品已进康复科。 拼起来：下游应用和系统集成不弱，中游器件在补齐，上游量子级材料必须攻。
量产才是硬仗
量子传感最容易犯的错，是把实验室指标当产品指标。100%对比度、590倍权衡因子，证明物理机制成立。后面才是硬仗：能不能长出4英寸、8英寸量子级金刚石晶圆；能不能把激光器、微波源、光电探测器、屏蔽和算法塞进头盔；能不能在200台量产里保持一致性。德国人在做，中国人也在做。中国有一条别人没有的优势：材料、器件、临床和康复场景，全链条都在自己手里。脑磁图从大科学装置变成诊室设备那天，胜负不看谁论文先发，看谁能造便宜、造稳定、造得多。
